Ürün ayrıntıları:
|
| Life Cycle: | 100000 cycles | Contact type: | Voltagnormally closed or normally opene & Current |
|---|---|---|---|
| Switch type: | auto reset or manual reset | Sıcaklık aralığı: | 0-250 ℃ |
| Case: | metal |

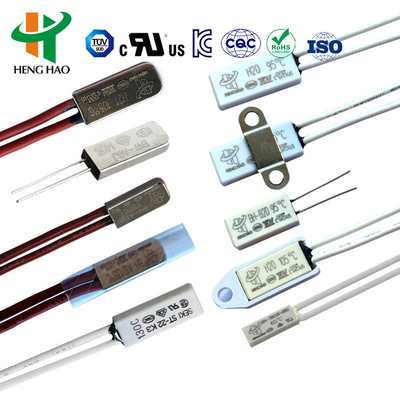

BH serisi termostat/Minyatür termal koruyucu/Şarj edilebilir batarya termostatı
BH serisi termostatİlke ve yapısı
Aşırı akım ve aşırı ısıya karşı koruyabilen BW & BH serisi sıkıca mühürlenmiş, küçük iç direnç, gürültü yok ve otomatik olarak sıfırlanır.Sıcaklığa ve akıma duyarlı olan bimetalden geçerken, BH serisi normal koruyuculardan daha güvenli,Aniden büyük akım koşulunda sıcaklık etkisi gecikme olmadığı için.
BH serisi termostat¢s Özellikleri
Elektrik derecesi:
| Elektrik derecelendirme | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık | (30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla | 2 / 3'ü ± 15 °C toleransla işlem sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri | 10000 kere |
| Boyut | L15mm W7.1mm H3.8mm |
| Kurşun tel | # 22 3266, son yarı tripping, uzunluğu 70mm, veya müşteri ′s gereksinimlerine göre |
| UL Dosya numarası | E487478 |
| CQC sertifikası numarası | CQC16002142880 |
| TUV sertifikası numarası | B160592241002 |

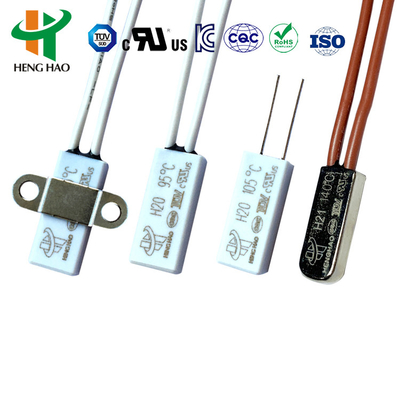

BH serisi ısı koruyucularıBoyut
| Model | Dava | Uzunluk ((mm) | Genişlik ((mm) | Yükseklik ((mm) | Vol.&Current | Kurşun tel |
| H20 | Plastik | 18.5 | 8 | 4 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm. yarı tripping, uzunluğu 70mm, veya müşteriye göre |
| H21 | Metal | 18.5 | 7.3 | 3.8 | ||
| H21 | Metal | 20 | 8 | 4 | AC250V 20A | # 16 3135 |

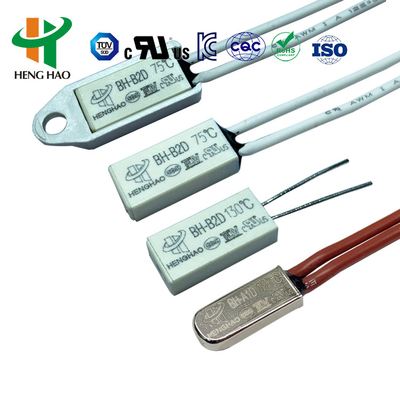

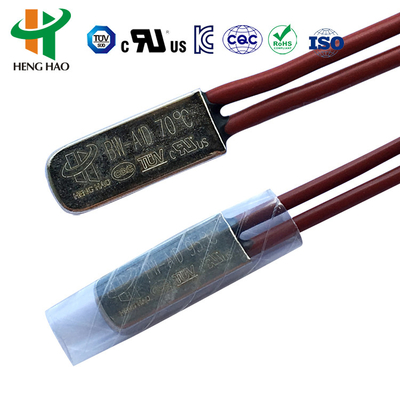

| BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm. yarı tripping, uzunluğu 70mm, veya müşteriye göre |
| BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||

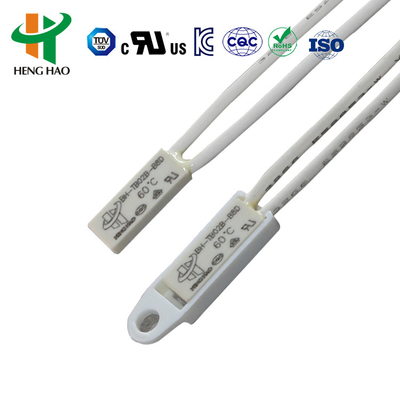

| BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A | 3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
BH serisi termostatUygulama ve talimat
BH serisi ısı koruyucuları, Etkili güvenilir güvenlik koruyucu ve alarm cihazları, çeşitli 1.5 beygir gücündeki motorlarda yaygın olarak kullanılır,aydınlatma cihazı, inverter kaynak makinesi, anahtar gücü,Şarj edilebilir pil paketi, floresan lamba balastları,taşınabilir elektrikli aletlerNormal olmayan çalışma durumundan kaynaklanan aşırı akım ve aşırı ısınmayı önlemek için elektrikli aletler ve diğer elektrikli ekipmanlar.5MPa plastik kaplı motorun yerleştirilmesi için uygundur.
| Kod | Sıcaklık | Kod | Sıcaklık |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |

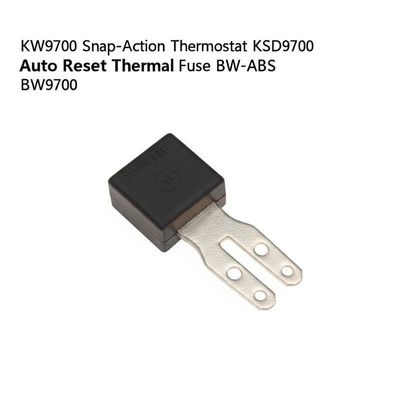

BW serisi termostat/KSD9700 Sıcak koruyucu/BW9700 sıcaklık koruyucusu
H20,H21 serisi termostatİlke ve yapısı
H20,H21 seri büyük metal kabuklu evrensel ve geliştirilmiş koruyucular, termal iletken metal kabuk, gümüş alaşım temas noktasıyla kaynaklanan bimetal parçalardan oluşur.iletken destek, yalıtım sabitleme basamağı, sabit temas şeridi ve ısı direnci kablosu.Bimetal parçaları hızlı hareket eder., temas noktasını açın ve devreyi kesin. Cihaz güvenli çalışma için sıcaklığa soğutulduğunda, temas noktası otomatik olarak kapanır ve normal işleyişe geri döner.
H20,H21 serisi termal koruyucu¢s Özellikleri
| Elektrik derecelendirme | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık | (30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla | 2 / 3'ü ± 15 °C toleransla işlem sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri | 10000 kere |
| Bağlantı kapanma direnci: | ≤50mΩ |
| İzolasyon direnci: | ≥100mΩ |
| Elektrik gücü: |
|
| UL Dosya numarası | E487478 |
| CQC sertifikası numarası | CQC16002142880 |
| TUV sertifikası numarası | B160592241002 |
H20,H21 serisinin ısı koruyucularıS Boyut
| Model | Dava | Uzunluk ((mm) | Genişlik ((mm) | Yükseklik ((mm) | Vol.&Current | Kurşun tel |
| H20 | Plastik | 18.5 | 8 | 4 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm. yarı tripping, uzunluğu 70mm, veya müşteriye göre |
| H21 | Metal | 18.5 | 7.3 | 3.8 | ||
| H21 | Metal | 20 | 8 | 4 | AC250V 20A | # 16 3135 |
| BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm. yarı tripping, uzunluğu 70mm, veya müşteriye göre |
| BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A | 3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
H20,H21Seri sıcaklık koruyucuları Uygulama
H20, H21 serisi şarj edilebilir pil, balast, masaj makinesi, mikro motor, transformatör, elektrikli aletler, ısı elektrikli cihazlar ve aletler vb. için geçerlidir.
Ürün UL,CQC,TUV ve RoHS sertifikası onayı.
