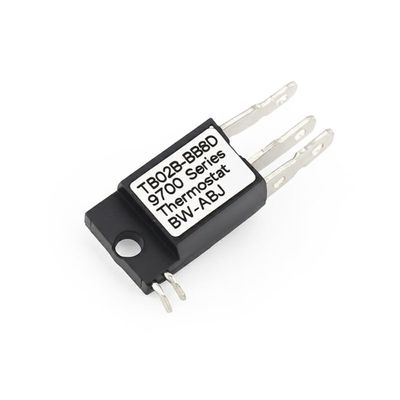

TB02B-BB8D 9700 Serisi Bimetallik Termostat BW-ABS BW-ABJ
Aşırı akım ve aşırı ısıya karşı koruyabilen BW & BH serisi sıkıca mühürlenmiş, küçük iç direnç, gürültü yok ve otomatik olarak sıfırlanır.Sıcaklığa ve akıma duyarlı olan bimetalden geçerken, BH serisi normal koruyuculardan daha güvenli,Aniden büyük akım koşulunda sıcaklık etkisi gecikme olmadığı için.
BH serisi termostat¢s Özellikleri
Elektrik derecesi:
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla |
2 / 3'ü ± 15 °C toleransla hareket sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri |
10000 kere |
| Boyut |
L15mm W7.1mm H3.8mm |
| Kurşun tel |
# 22 3266, son yarı tripping, uzunluğu 70mm, veya müşteri ′s gereksinimlerine göre |
| UL Dosya numarası |
E487478 |
| CQC sertifikası numarası |
CQC16002142880 |
| TUV sertifikası numarası |
B160592241002 |
BH serisi ısı koruyucularıBoyut
| Model |
Dava |
Uzunluk ((mm) |
Genişlik ((mm) |
Yükseklik ((mm) |
Vol.&Current |
Kurşun tel |

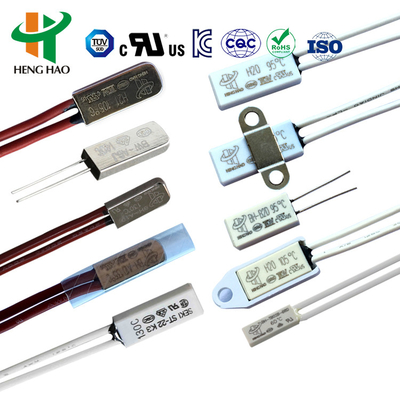

| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |

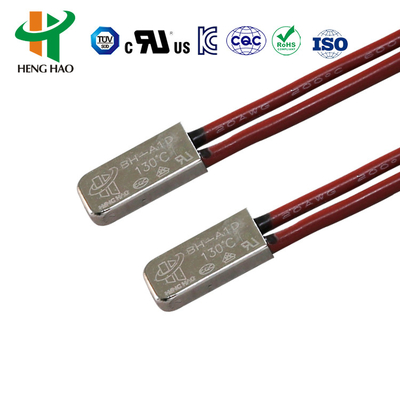

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|

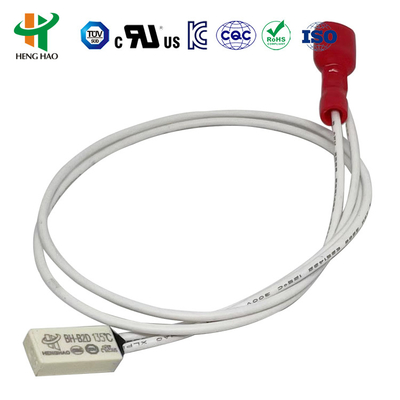

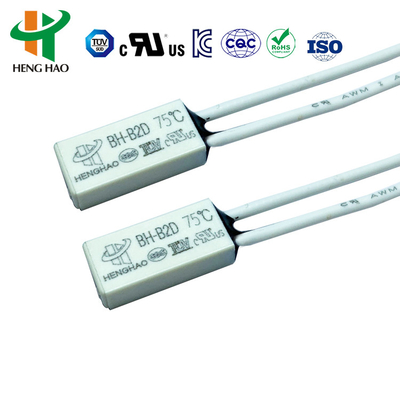

| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |

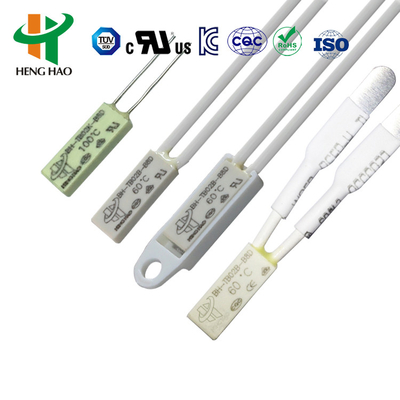

| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
BH serisi termostatUygulama ve talimat
BH serisi ısı koruyucuları, Etkili güvenilir güvenlik koruyucu ve alarm cihazları, çeşitli 1.5 beygir gücündeki motorlarda yaygın olarak kullanılmaktadır,aydınlatma cihazı, inverter kaynak makinesi, anahtar gücü,Şarj edilebilir pil paketi, floresan lamba balastları,taşınabilir elektrikli aletlerNormal olmayan çalışma durumundan kaynaklanan aşırı akım ve aşırı ısınmayı önlemek için elektrikli aletler ve diğer elektrikli ekipmanlar.5MPa plastik kaplı motorun yerleştirilmesi için uygundur.
| Kod |
Sıcaklık |
Kod |
Sıcaklık |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
BW serisi termostat / KSD9700 termal koruyucu / BW9700 sıcaklık koruyucu
1. BW serisi termostatları İlke ve yapı
BW seri evrensel ve geliştirilmiş koruyucular büyük metal kabuklu, termal iletken metal kabuk, gümüş alaşım temas noktasıyla kaynaklanan bimetal parçalardan, iletken destekten oluşur.yalıtım sabitleme basamağı, sabit temas şeridi ve ısı direnci kablosu. anormal çalışma durumunda, çevre sıcaklığının ayarlanmış değere yükseltilmesi ile birlikte, bimetal parçalar hızlı bir şekilde hareket eder,Bağlantı noktasını açAygıt güvenli çalışma için sıcaklığa soğutulduğunda, temas noktası otomatik olarak kapanır ve normal çalışmaya geri döner.
2BW serisi ısı koruyucuları
2.1Anahtar türü: Normalde kapalı, normalde açık.
2.2Çalışma Voltajı / Akımı: AC250V / 5A; AC125V / 8A
2.3Çalışma sıcaklığı: 40 ~ 150 °C (her 5 °C için bir adım)
2.4Standart Tolerans: +-3°C / +-5°C / +-7°C
2.5Temperatür sıfırlama: çalışma sıcaklığı 15-45°C azalır.
2.6Temas Kapama direnci: ≤50mΩ
2.7İzolasyon direnci: ≥100mΩ
2.8Elektrik gücü: AC1500V/1 dakikalık, arıza ve yanıp sönen olaylardan uzak.
2.9Kullanım süresi: 10000 kere
3. BW serisi ısı koruyucularının boyutu
|
Model
|
Uzunluk
|
genişliği
|
Yüksek
|
|
BW9700
|
20
|
7.3
|
3.8
|
4BW serisi sıcaklık koruyucuları
BW serisi şarj edilebilir pil, balast, masaj makinesi, motor, transformatör, elektrikli aletler, ısı elektrikli cihazlar ve aletler vb. için geçerlidir.
|
Kod
|
Açık sıcaklık
|
Sıcaklığı sıfırla
|
Kod
|
Açık sıcaklık
|
Sıcaklığı Yeniden Ayarla
|
|
045
|
45+-4,5°C
|
≥33°C
|
105
|
105+-5°C
|
75+-15°C
|
|
050
|
50+-5°C
|
≥35°C
|
110
|
110+-5°C
|
75+-15°C
|
|
055
|
55+-5°C
|
42+-6°C
|
115
|
115+-5°C
|
80+-15°C
|
|
060
|
60+-5°C
|
45+-8°C
|
120
|
120+-5°C
|
85+-15°C
|
|
065
|
65+-5°C
|
48+-10°C
|
125
|
125+-5°C
|
85+-15°C
|
|
070
|
70+-5°C
|
50+-12°C
|
130
|
130+-5°C
|
90+-15°C
|
|
075
|
75+-5°C
|
53+-14°C
|
135
|
135+-5°C
|
95+-15°C
|
|
080
|
80+-5°C
|
55+-15°C
|
140
|
140+-5°C
|
100+-15°C
|
|
085
|
85+-5°C
|
60+-15°C
|
145
|
145+-5°C
|
100+-15°C
|
|
090
|
90+-5°C
|
65+-15°C
|
150
|
150+-5°C
|
105+-15°C
|
|
095
|
95+-5°C
|
70+-15°C
|
155
|
155+-5°C
|
110+-15°C
|
|
100
|
100+-5°C
|
70+-15°C
|
|
|
|
Ürün UL,CQC,VDE ve RoHS sertifikası onayını almıştır.
