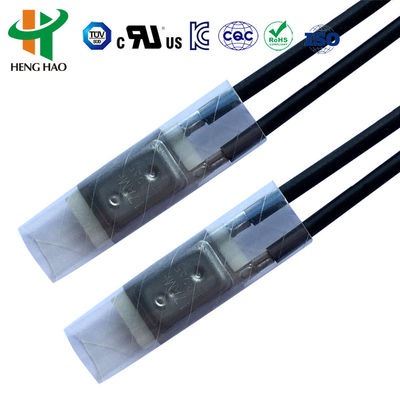

17AM Bimetalik Termostat Termal Koruyucu Sıcaklık Kontrol Cihazı Otomatik Sıfırlama
17AMH Termostat İlkesi ve Yapısı
17AM, hızlı ve doğru hareket sunan kompakt tasarımlı bir aşırı akım termal koruyucudur. Müşterilerin gereksinimlerine göre farklı tipte kablolar perçinleyebiliriz.
17AM Termal Koruyucu Özellikleri
- Elektriksel Değerlendirme ve Akımlar: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Temas döngüleri: AC-125V 15A, AC-250V 10A 10.000'den fazla Döngü; AC-125V 5A 100.000'den fazla Döngü
- Çalışma sıcaklık aralığı: 50-180°C
- Sıcaklık toleransı: ±2°C±3°C±5°C
- Sıfırlama sıcaklığı: Kapalı sıcaklık düşüşünde 10~45 derece
- Çalışma süreleri: 10.000'den fazla kez
Kod Sistemi
17AM XXX A/B 5 A,B,C,D...Z
- 17AMH: Ürün serisi numarası
- XXX: °C cinsinden açma sıcaklığı Kodu
- A/B: A: Aynı yönde terminaller / B: Zıt yönde terminaller
- 5: KAPALI Sıcaklık Tolerans Kodu
- A,B,C,D...Z: Farklı tipte bağlantı teli
°C cinsinden Açma Sıcaklığı Kodu
| Derece °C |
Kod |
Derece °C |
Kod |
Derece °C |
Kod |
Derece °C |
Kod |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
Termal Koruma İşlevi
Termal koruma anahtarı normalde A/C kompresör muhafazalarında bulunur. kompresör hasarını (aşırı ısınma) iç sürtünme yoluyla önlemek için kullanılır. Bu anahtar, kompresör kasası sıcaklığını algılar ve bu kasa sıcaklığı önceden belirlenmiş bir değere ulaştığında, kompresöre giden elektrik devresini keser.
Termal Koruma Anahtarı Aşırı Yüklenmeye Karşı Nasıl Korur?
Termal koruma anahtarı aşırı yüklenmeye karşı korur. Bu tür bir aşırı yük oluşturmak için, bir pirinç mil bir pirinç tüpün içine yerleştirilir. Bu aşırı yük rölelerinde (ayrıca "lehim potası röleleri" olarak da adlandırılır), motor akımı küçük bir ısıtıcı sargısından geçer.
Ürün Çizimleri
17AM Sıcaklık Koruyucu Uygulamaları
Her türlü motor, floresan lambalar için komütatörler, transformatörler, laminatörler, lambalar ve aydınlatma, transformatörler, kapak kapatma makineleri ve çeşitli ev aletleri.
Uyumluluk Bilgileri
17AMH Termal koruyucu / 17AMH Termostat / 17AM sıcaklık koruyucu, KLIXON 17AM termal koruyucu yerine kullanılabilir.
