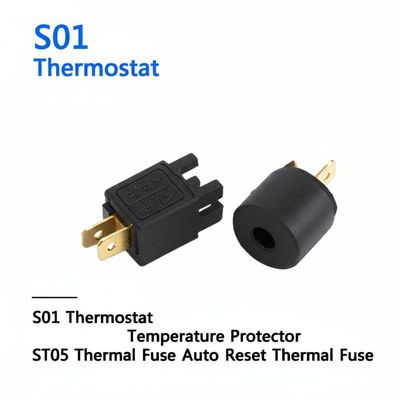

S01 Termostat ST01 Sıcaklık Koruyucusu ST05 Isı Sigortası Otomatik Yeniden Başlatma Isı Sigortası
Aşırı akım ve aşırı ısıya karşı koruyabilen BW & BH serisi sıkıca mühürlenmiş, küçük iç direnç, gürültü yok ve otomatik olarak sıfırlanır.Sıcaklığa ve akıma duyarlı olan bimetalden geçerken, BH serisi normal koruyuculardan daha güvenli,Aniden büyük akım koşulunda sıcaklık etkisi gecikme olmadığı için.
S01termostatSpesifikasyon
Elektrik derecesi:
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla |
2 / 3'ü ± 15 °C toleransla hareket sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri |
10000 kere |
| Boyut |
L15mm W7.1mm H3.8mm |
| Kurşun tel |
# 22 3266, son yarı tripping, uzunluğu 70mm, veya müşteri ′s gereksinimlerine göre |
| UL Dosya numarası |
E487478 |
| CQC sertifikası numarası |
CQC16002142880 |
| TUV sertifikası numarası |
B160592241002 |
S01 serisi ısı koruyucularıBoyut
| Model |
Dava |
Uzunluk ((mm) |
Genişlik ((mm) |
Yükseklik ((mm) |
Vol.&Current |
Kurşun tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
S01termostatUygulama ve Öğretim
S01 termostat,etkili güvenilir güvenlik koruyucu ve alarm cihazları, çeşitli tiplerde 1.5 beygir gücündeki motorlarda,termostat,invertör kaynak makinesi, anahtar gücü,termostat,Flüoresan lamba balastları, termostat, elektrikli aletler ve diğer elektrikli ekipmanlar, anormal çalışma durumundan kaynaklanan aşırı akım ve aşırı ısınmayı önlemek için.5MPa plastik kaplı motorun yerleştirilmesi için uygundur.
| Kod |
Sıcaklık |
Kod |
Sıcaklık |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
SO1termostatİlke ve yapı

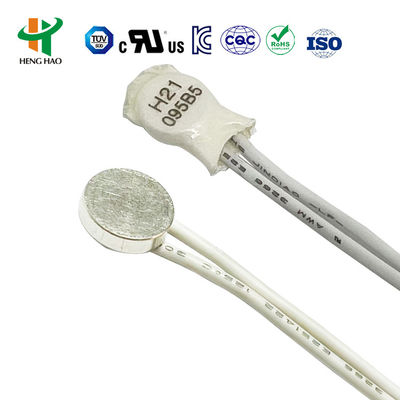

H20,H21 seri büyük metal kabuklu evrensel ve geliştirilmiş koruyucular, termal iletken metal kabuk, gümüş alaşım temas noktasıyla kaynaklanan bimetal parçalardan oluşur.iletken destek, yalıtım sabitleme basamağı, sabit temas şeridi ve ısı direnci kablosu.Bimetal parçaları hızlı hareket eder., temas noktasını açın ve devreyi kesin. Cihaz güvenli çalışmanın sağlanması için sıcaklığa soğutulduğunda, temas noktası otomatik olarak kapanır ve normal çalışmaya geri döner.
SO1termostatSpesifikasyon
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla |
2 / 3'ü ± 15 °C toleransla hareket sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri |
10000 kere |
| Bağlantı kapanma direnci: |
≤50mΩ |
| İzolasyon direnci: |
≥100mΩ |
| Elektrik gücü: |
- AC1500V/1 dakikada arıza ve yanıp sönen olaylar olmaması.
|
| UL Dosya numarası |
E487478 |
| CQC sertifikası numarası |
CQC16002142880 |
| TUV sertifikası numarası |
B160592241002 |
SO1termostatBoyut
| Model |
Dava |
Uzunluk ((mm) |
Genişlik ((mm) |
Yükseklik ((mm) |
Vol.&Current |
Kurşun tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
H20,H21Seri sıcaklık koruyucuları Uygulama
H20,H21 serisi şarj edilebilir pil, balast, masaj makinesi, mikro motor, transformatör, elektrikli alet, ısı elektrikli cihaz ve enstrüman vb. için geçerlidir.
Ürün UL,CQC,TUV ve RoHS sertifikası onayı.
