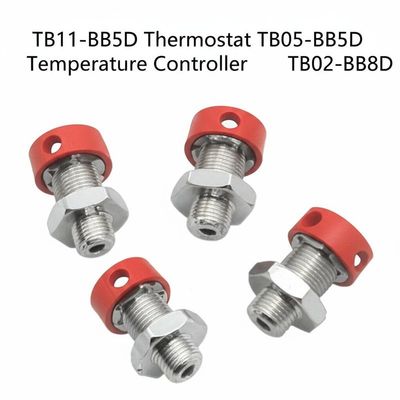

TB11-BB5D Termostat TB05-BB5D Sıcaklık Denetleyicisi TB02-BB8D Sıcaklık Değiştiricisi
H21 H20.pdf
TB05-BB05D Sıcaklık denetleyici İlke ve yapısı
H20,H21 seri büyük metal kabuklu evrensel ve geliştirilmiş koruyucular, termal iletken metal kabuk, gümüş alaşım temas noktasıyla kaynaklanan bimetal parçalardan oluşur.iletken destek, yalıtım sabitleme basamağı, sabit temas şeridi ve ısı direnci kablosu.Bimetal parçaları hızlı hareket eder., temas noktasını açın ve devreyi kesin. Cihaz güvenli çalışmanın sağlanması için sıcaklığa soğutulduğunda, temas noktası otomatik olarak kapanır ve normal çalışmaya geri döner.
TB05-BB8D Sıcaklık anahtarları Spesifikasyon
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla |
2 / 3'ü ± 15 °C toleransla hareket sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri |
10000 kere |
| Bağlantı kapanma direnci: |
≤50mΩ |
| İzolasyon direnci: |
≥100mΩ |
| Elektrik gücü: |
- AC1500V/1 dakikada arıza ve yanıp sönen olaylar olmaması.
|
| UL Dosya numarası |
E487478 |
| CQC sertifikası numarası |
CQC16002142880 |
| TUV sertifikası numarası |
B160592241002 |

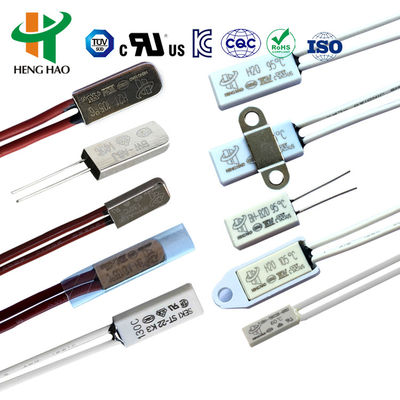

H20,H21 serisinin ısı koruyucularıS Boyut
| Model |
Dava |
Uzunluk ((mm) |
Genişlik ((mm) |
Yükseklik ((mm) |
Vol.&Current |
Kurşun tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|

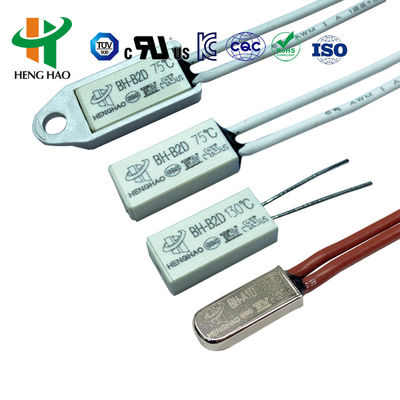

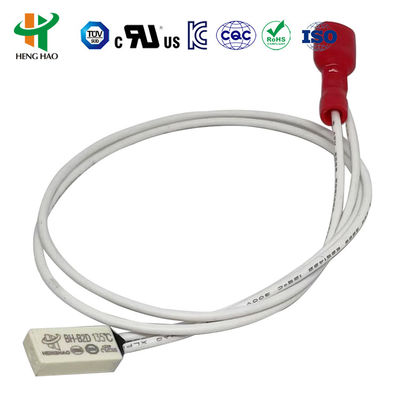

| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |

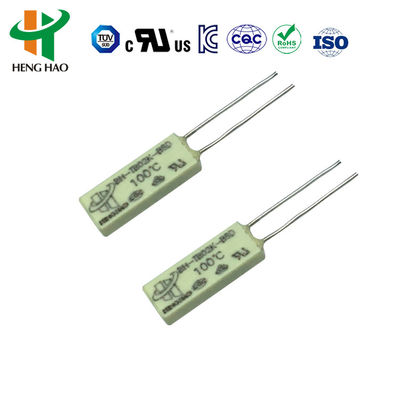

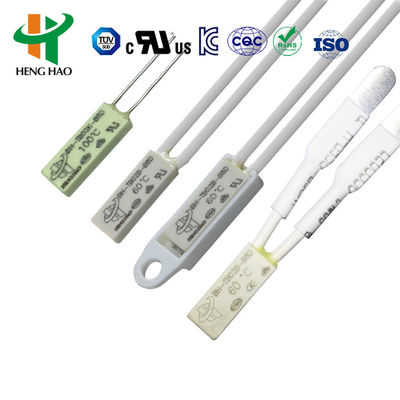

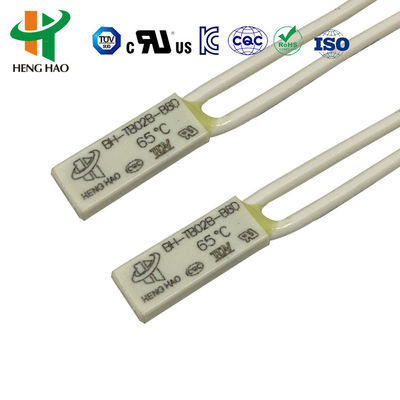

| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
H20,H21Seri sıcaklık koruyucuları Uygulama
H20,H21 serisi şarj edilebilir pil, balast, masaj makinesi, mikro motor, transformatör, elektrikli alet, ısı elektrikli cihaz ve enstrüman vb. için geçerlidir.
3.1. El ile sıfırlama türü: Sıcaklık algılama bileşenleri bimetallik şeritten oluşur. Sıcaklık eylem sıcaklık aralığına ulaştığında, hızla sıçrayıp hareketli diski ayırır.Sıcaklık sabit bir sıcaklık noktasına düştüğünde, temas noktası, yeniden bağlanana kadar sıfırlanamaz.devreyi bağlama veya kesme ve devreyi manuel olarak sıfırlama yoluyla yeniden başlatma amacına ulaşmak. (Lütfen hatırlat: 1. Bu tip manuel sıfırlama termostatı, sıfırlama düğmesine basarak sıcaklık 20 °C düştüğünde sıfırlayabilir.Lütfen çok fazla güç kullanmayın.Normal işlevini sağlamak için, sıfırlama düğmesi ile kapak arasındaki mesafe 20.4 mm'den az olmamalıdır.)
3.2. El ile sıfırlama türü: Sıcaklık algılama bileşenleri bimetallik şeritten oluşur. Sıcaklık eylem sıcaklık aralığına ulaştığında, hızla sıçrayıp hareketli diski ayırır.Sıcaklık sabit bir sıcaklık noktasına düştüğünde, temas noktası otomatik olarak sıfırlanabilir ve çalışmaya başlayabilir.
Ürün UL,CQC,TUV ve RoHS sertifikası onayı.
