Hızlı hareketli termostat termostat Bimetal termostat termal sigorta
Aşırı akım ve aşırı sıcaklığa karşı koruyabilen KW9700 serisi sıkıca mühürlenmiş, küçük iç direnç, gürültü yok ve otomatik olarak sıfırlanır.Sıcaklığa ve akıma duyarlı olan bimetalden geçerken, BH serisi normal koruyuculardan daha güvenli,Aniden büyük akım koşulunda sıcaklık etkisi gecikme olmadığı için.
BH serisi termostat¢s Özellikleri
Elektrik derecesi:
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla |
2 / 3'ü ± 15 °C toleransla hareket sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri |
10000 kere |
| Boyut |
L15mm W7.1mm H3.8mm |
| Kurşun tel |
# 22 3266, son yarı tripping, uzunluğu 70mm, veya müşteri ′s gereksinimlerine göre |
| UL Dosya numarası |
E487478 |
| CQC sertifikası numarası |
CQC16002142880 |
| TUV sertifikası numarası |
B160592241002 |
KW9700 serisinin ısı koruyucularıBoyut
| Model |
Dava |
Uzunluk ((mm) |
Genişlik ((mm) |
Yükseklik ((mm) |
Vol.&Current |
Kurşun tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |

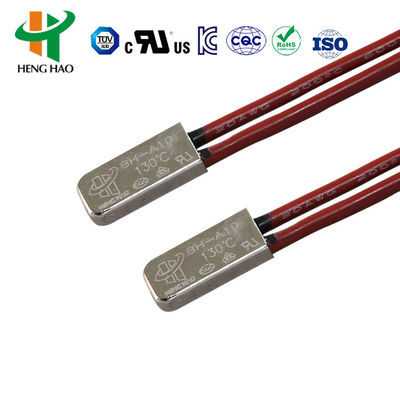

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|

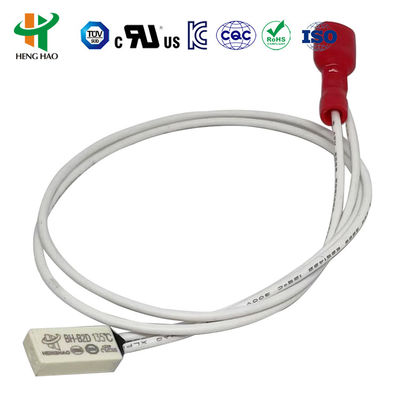

| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |

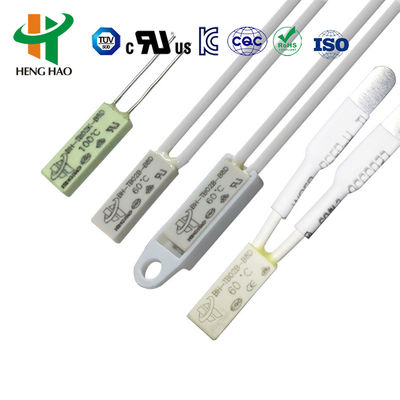

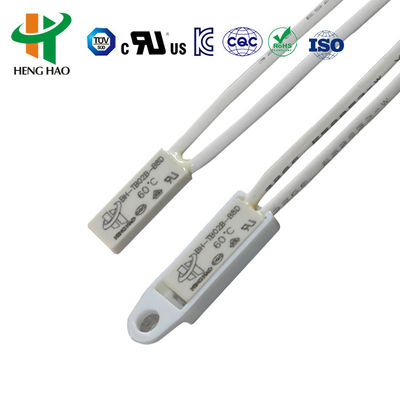

| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
BH serisi termostatUygulama ve talimat
sıcaklık koruyucusu,etkili güvenilir güvenlik koruyucusu ve alarm cihazları, Çeşitli türde 1.5 beygir gücü motorlarda yaygın olarak kullanılır,sıcaklık koruyucusu,invertör kaynak makinesi, anahtar gücü,sıcaklık koruyucusu, floresan lamba balastları, sıcaklık koruyucu elektrikli cihazlar ve diğer elektrikli ekipmanlar, anormal çalışma durumundan kaynaklanan aşırı akım ve aşırı ısınmayı önlemek için.3 basıncaya dayanabilen zorlu tipler.5MPa plastik kaplama motorunun yerleştirilmesi için uygun.
| Kod |
Sıcaklık |
Kod |
Sıcaklık |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Hızlı hareketli termostat termostat Bimetal termostat termal sigorta

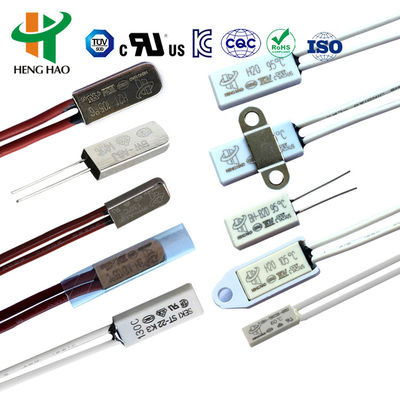

H20,H21 seri büyük metal kabuklu evrensel ve geliştirilmiş koruyucular, termal iletken metal kabuk, gümüş alaşım temas noktasıyla kaynaklanan bimetal parçalardan oluşur.iletken destek, yalıtım sabitleme basamağı, sabit temas şeridi ve ısı direnci kablosu.Bimetal parçaları hızlı hareket eder., temas noktasını açın ve devreyi kesin. Cihaz güvenli çalışmanın sağlanması için sıcaklığa soğutulduğunda, temas noktası otomatik olarak kapanır ve normal çalışmaya geri döner.
KSD9700 serisi termal koruyucu¢s Özellikleri
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı sıfırla |
2 / 3'ü ± 15 °C toleransla hareket sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam süreleri |
10000 kere |
| Bağlantı kapanma direnci: |
≤50mΩ |
| İzolasyon direnci: |
≥100mΩ |
| Elektrik gücü: |
- AC1500V/1 dakikada arıza ve yanıp sönen olaylar olmaması.
|
| UL Dosya numarası |
E487478 |
| CQC sertifikası numarası |
CQC16002142880 |
| TUV sertifikası numarası |
B160592241002 |
KSD9700termostatBoyut
| Model |
Dava |
Uzunluk ((mm) |
Genişlik ((mm) |
Yükseklik ((mm) |
Vol.&Current |
Kurşun tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm.
yarı tripping, uzunluğu 70mm, veya müşteriye göre
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşteriye göre gereklidir |
H20,H21Seri sıcaklık koruyucuları Uygulama
H20,H21 serisi şarj edilebilir pil, balast, masaj makinesi, mikro motor, transformatör, elektrikli alet, ısı elektrikli cihaz ve enstrüman vb. için geçerlidir.
Ürün UL,CQC,TUV ve RoHS sertifikası onayı.
