Sıcaklık denetimli anahtar KSD9700 Sıcaklık denetleyicisi Kw9700 Sıcaklık anahtarı
KSD9700 Sıcaklık Koruyucusu İlke ve Yapısı
H20 ve H21 serisi büyük metal kabuklu evrensel ve geliştirilmiş koruyucular, termal iletken metal kabuktan, gümüş alaşım temas noktasıyla kaynaklanan bimetal parçalardan oluşur.iletken destek, yalıtım sabitleme basamağı, sabit temas şeridi ve ısı direnci kablosu.Bimetal parçaları hızlı hareket eder., temas noktasını açın ve devreyi koparın. Cihaz güvenli çalışma sıcaklığına soğuduktan sonra, temas noktası otomatik olarak kapanır ve normal çalışmaya geri döner.
H20/H21 serisi termal koruyucu özellikleri
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; bir adım 5°C |
| Sıcaklığı Yeniden Ayarla |
2 / 3'ü ± 15 °C toleransla hareket sıcaklığı. Müşterilerin gereksinimlerine göre sıfırlama sıcaklığı da sağlanabilir. |
| Yaşam Zamanları |
10000 kere |
| Bağlantı kapanma direnci |
≤50mΩ |
| İzolasyon Direnci |
≥100mΩ |
| Elektrik Gücü |
AC1500V/1min, arıza ve yanıp sönen olaylardan uzak |
| UL Dosya numarası |
E487478 |
| CQC Sertifikası No |
CQC16002142880 |
| TUV Sertifikası No |
B160592241002 |
KSD9700 Sıcaklık Denetleyici Boyutları
| Model |
Dava |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
Voltaj ve Akım |
Kurşun tel |

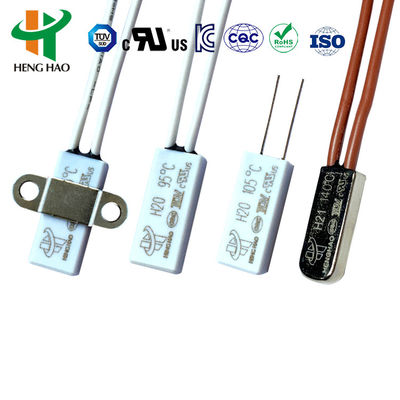

| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
# 20 3135, son 5mm yarı tripping, uzunluğu 70mm, veya müşteri gereksinimlerine göre |
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |

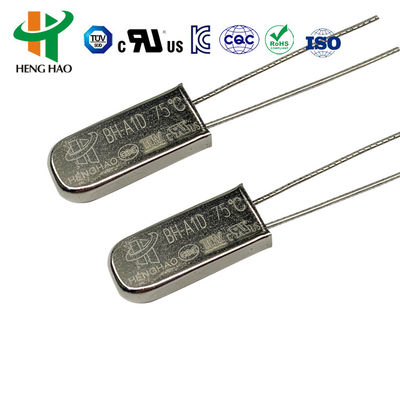

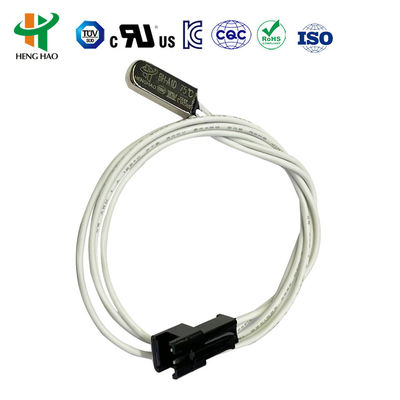

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5mm yarı tripping, uzunluğu 70mm, veya müşteri gereksinimlerine göre |

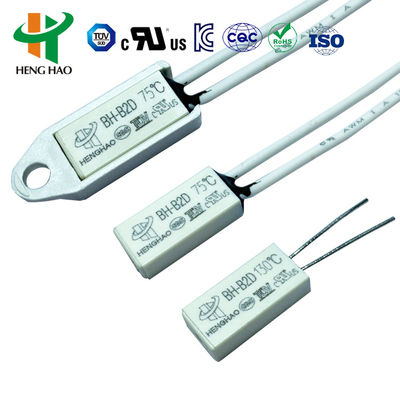

| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
- |
- |

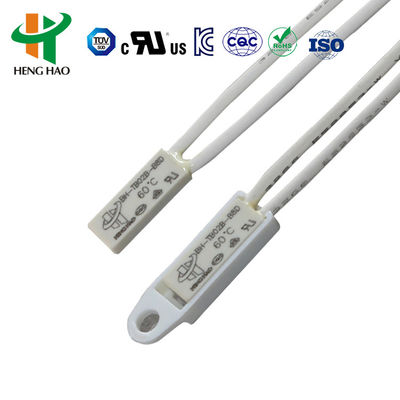

| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi normalde, uzunluğu 70 mm veya müşterinin gereksinimlerine göre |
H20/H21 Serisi Sıcaklık Koruyucu Uygulamalar
H20 ve H21 serileri şarj edilebilir piller, balastlar, masaj cihazları, mikro motorlar, transformatörler, elektrikli aletler, ısı elektrikli cihazlar ve aletler için geçerlidir.
Operasyon Türleri
El ile sıfırlama türü
Sıcaklık algılayıcı bileşenleri bimetallik banttan oluşur. Sıcaklık hareket sıcaklık aralığına ulaştığında, hızla sıçrar ve hareketli disk bağlantıyı keser.Sıcaklık sabit bir sıcaklık noktasına düştüğünde, bağlantı noktası, yeniden bağlanana kadar, bağlantı noktası yeniden bağlanamaz.Birimleri bağlama veya kesme ve birimi manuel olarak sıfırlama yoluyla yeniden başlatma amacına ulaşmak.
Önemli Notlar:1. Bu tip manuel sıfırlama termostatı, sıfırlama düğmesine basarak, sıfırlama işleminden sonra sıcaklık 20°C düştüğünde sıfırlanabilir. 4-6 N kuvveti tavsiye edilir; lütfen çok fazla kuvvet kullanmayın.Normal işlevini sağlamak için, sıfırlama düğmesi ile kapak arasındaki mesafe 20.4mm'den az olmamalıdır.
Otomatik sıfırlama tipi
Sıcaklık algılayıcı bileşenleri bimetallik banttan oluşur. Sıcaklık hareket sıcaklık aralığına ulaştığında, hızla sıçrar ve hareketli disk bağlantıyı keser.Sıcaklık sabit bir sıcaklık noktasına düştüğünde, temas noktası otomatik olarak sıfırlanabilir ve çalışmaya başlayabilir.
Ürün UL, CQC, TUV ve RoHS sertifikası onayına sahiptir.

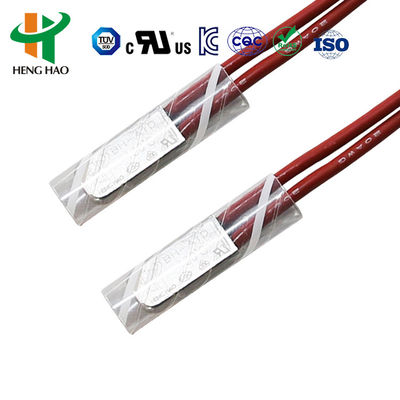

Ürün Resimleri
