Ürün ayrıntıları:
|
| voltaj akımı: | 250V 5A | Sıcaklık aralı ** ı: | 30 ila 150 ° C |
|---|---|---|---|
| Yaşam süresi: | 10000 kez | Boyutu: | 15 * 7.1 * 3.8mm |
| Kullanım için: | motor, akü grubu | ||
| Vurgulamak: | Bimetal termostat anahtarı,bimetal termal şalter |
||

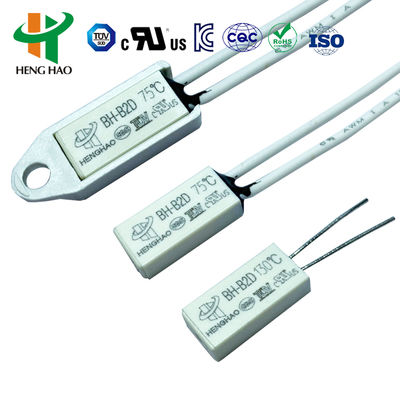

Sıcaklık koruyucu termal sigorta BH-B2D 15 * 7.1 * 3.8mm TUV CQC UL ROHS ile
BH-B2D serisi termostatın prensibi ve yapısı
Aşırı akım ve aşırı sıcaklığa karşı koruyabilen BH-B2D serisi sıkıca kapatılmış, küçük iç dirençli, gürültü yok ve otomatik olarak sıfırlanıyor. Sıcaklık ve akıma karşı hassas olan bimetal akımı sırasında bimetalin durumu devre dışı bırakmak veya devreye almak için aşırı sıcaklık veya aşırı akım ile değiştirilecektir. BH serisi ani büyük akım durumunda sıcaklık etkisi olmadığı için normal koruyuculardan daha güvenlidir.
BH-B2D serisi termostatın özellikleri
| Elektriksel değerlendirme | DC-12V maks 12A; DC-24V maks 10A; AC-125V max 8A; AC-250V max 16A |
| Açık sıcaklık | (30 -150) ° ± 5 ° C; Bir adım 5 ° C |
| Sıcaklığı sıfırlamak | ± 15 ° C tolerans ile eylem sıcaklığının 2 / 3'ü. Sıfırlama sıcaklığı da müşterilerin ihtiyacına göre sağlanabilir. |
| Yaşam süreleri | 10000 kere |
| Boyut | L15mm W7.1mm H3.8mm |
| Kurşun tel | # 22 3266, yarı yarıya açma, uzunluk 70mm veya müşterinin isteğine göre |
| UL Dosya no | E487478 |
| CQC sertifikası no | CQC16002142880 |
| TUV sertifikası yok | B160592241002 |
BH-B2D serisi termostatın Uygulama ve Talimatı
BH serisi termal koruyucular, etkili güvenilir güvenlik koruyucusu ve alarm cihazları, çeşitli türleri 1.5 beygir gücü motorlar, aydınlatma cihazı, invertör kaynak makinesi, anahtarlama gücü, şarj edilebilir pil paketi, floresan lamba balastları, taşınabilir elektrikli el aletleri, elektrikli ev aletleri ve diğer elektrikli anormal çalışma durumundan kaynaklanan aşırı akım ve aşırı ısınmayı önlemek için ekipman. 3,5 MPa basınca dayanabilen zorlanmış tipler, plastik kaplı motorun montajı için uygundur.
BH-B2D termal koruyucu sıcaklık kodu
| kod | Sıcaklık | kod | Sıcaklık |
| 30 | 30 ℃ | 100 | 100 ℃ |
| 35 | 35 ℃ | 105 | 105 ℃ |
| 40 | 40 ℃ | 110 | 110 ℃ |
| 45 | 45 ℃ | 115 | 115 ℃ |
| 50 | 50 ℃ | 120 | 120 ℃ |
| 55 | 55 ℃ | 125 | 125 ℃ |
| 60 | 60 ℃ | 130 | 130 ℃ |
| 70 | 70 ℃ | 135 | 135 ℃ |
| 75 | 75 ℃ | 140 | 140 ℃ |
| 80 | 80 ℃ | 145 | 145 ℃ |
| 85 | 85 ℃ | 150 | 150 ℃ |
| 90 | 90 ℃ |
BH-B2D termal koruyucu Madde No Kodu.
BH-B2D XXX K
| BH | Tasarım no |
| B | Dava malzemesi: metal-A; Plastik-B |
| 2 | 1,15 x 6.6 x 3.2 2,15 x 7,1 x 3,8 |
| D | Bimetalik direnç değeri G-highZ yavaşlatıcılı düşük |
| XXX | Açık sıcaklık |
| K | İletişim Türü: K Açık, Sinyal yok |
BH-B2D üç boyutlu koruyucu çizimi
