Ürün ayrıntıları:
|
| Yaşam döngüsü: | 100000 döngü | Voltaj ve akım: | 250V 16A |
|---|---|---|---|
| İletişim Türü: | normalde kapalı veya normalde açık | Anahtar Tipi: | otomatik sıfırlama veya manuel sıfırlama |
| Sıcaklık aralığı: | 50-150 ℃ | Dava: | Bakalit |
| Vurgulamak: | 250V Sıcaklık Koruyucu 16A,Manuel Sıfırlama Termal Koruyucu,Otomatik Sıfırlama Termostat Sıcaklık Anahtarı |
||

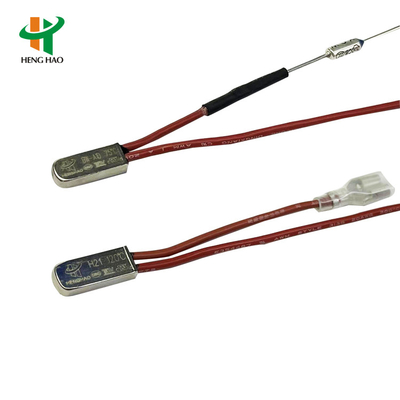

BW serisi termostat/KSD9700 termal koruyucu/BW9700 sıcaklık koruyucusu
H20,H21 serisi termostatİlkesi ve yapısı
Büyük metal kasalı H20,H21serial üniversal ve geliştirilmiş koruyucular, termal iletken metal kasa, gümüş alaşımlı temas noktası ile kaynaklanmış bimetalik parçalar, iletken braket, yalıtım sabitleme standı, sabit kontak şeridi ve ısı dirençli kablodan oluşur.Anormal çalışma durumunda ortam sıcaklığının ayarlanan değere yükselmesi ile birlikte bimetalik parçalar hızlı hareket ederek kontak noktasını açar ve devreyi kapatır.Cihaz güvenli çalışma sıcaklığına soğutulduğunda, temas noktası otomatik olarak kapanacak ve normal çalışmasına dönecektir.
H20,H21serisi termal koruyucuŞartname
| Elektriksel değerlendirme | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 16A |
| Açık sıcaklık | (30~150)±5°C;5°C adım |
| Sıcaklığı sıfırla | ±15°C toleransla hareket sıcaklığının 2/3'ü.Sıfırlama sıcaklığı, müşterilerin ihtiyacına göre de sağlanabilir. |
| Yaşam süreleri | 10000 kez |
| Kontak Kapatma direnci: | ≤50mΩ |
| Yalıtım direnci: | ≥100mΩ |
| elektrik gücü: |
|
| UL Dosyası numarası | E487478 |
| CQC sertifika numarası | CQC16002142880 |
| TÜV sertifikası yok | B160592241002 |
H20,H21serisi termal koruyucu'Boyut
| Modeli | Dava | uzunluk(mm) | genişlik (mm) | Yüksek(mm) | Hacim ve Akım | Kurşun tel |
| H20 | Plastik | 18.5 | 8 | 4 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 10A |
#20 3135, uç 5 mm yarım açma, uzunluk 70 mm'dir veya müşterinin ihtiyacına göre |
| H21 | Metal | 18.5 | 7.3 | 3.8 | ||
| H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V |
#20 3135, #22 3266,#22 3135, uç 5mm yarım açma, uzunluk 70 mm'dir veya müşterinin ihtiyacına göre |

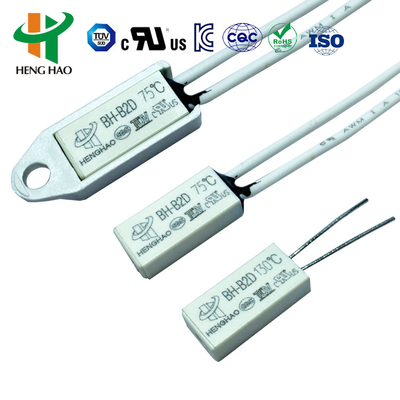

| BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maks. 4A;DC-24V maks. 3A;AC-125V maks. 3A;AC-250V maks. 2A | 3266-AWG24#, 3135-AWG24# veya normalde nikel şerit, uzunluk 70 mm veya müşterinin ihtiyacına göre |
H20,H21seri sıcaklık koruyucunun Uygulaması
H20, H21 serisi, şarj edilebilir pil, balast, masaj aleti, mikro motor, trafo, elektrikli aletler, ısı elektrikli cihaz ve alet vb. için geçerlidir.
3.1.Manuel sıfırlama tipi: Sıcaklık algılama bileşenleri bimetalik şeritten oluşur.Sıcaklık, işlem sıcaklığı aralığına ulaştığında, hızlı bir şekilde atlar ve hareketli diskin bağlantısı kesilir.Sıcaklık sabit bir sıcaklık noktasına düştüğünde, kontak noktası sıfırlama düğmesine basılarak devre yeniden bağlanana kadar sıfırlanamaz.Ve sonra temas noktaları düzelir, devreyi bağlama veya bağlantısını kesme amacına ulaşır ve manuel sıfırlama ile devreyi yeniden başlatır.(Lütfen hatırlatma: 1. Bu tip manuel sıfırlama termostatı, sıfırlama düğmesine basılarak ani hareketin ardından sıcaklık 20 °C düştüğünde sıfırlanabilir. Ve 4~6 N tavsiye edilir; lütfen çok fazla güç kullanmayın. 2. Normal işlevi sağlamak için sıfırlama düğmesi ile kapatma kapağı arasındaki mesafe 20,4 mm'den az olmamalıdır.)
3.2.Manuel sıfırlama tipi: Sıcaklık algılama bileşenleri bimetalik şeritten oluşur.Sıcaklık, işlem sıcaklığı aralığına ulaştığında, hızlı bir şekilde atlar ve hareketli diskin bağlantısı kesilir.Sıcaklık sabit bir sıcaklık noktasına düştüğünde, temas noktası otomatik olarak sıfırlanabilir ve çalışmaya başlayabilir.
Ürün UL,CQC,TÜV ve RoHS sertifika onayı.
