Ürün ayrıntıları:
|
Yaşam döngüsü: | 100000 döngü | Voltaj ve akım: | 250V 10A |
---|---|---|---|
İletişim Türü: | normalde kapalı veya normalde açık | Anahtar Tipi: | otomatik sıfırlama veya manuel sıfırlama |
Sıcaklık aralığı: | 50-150 ℃ | Dava: | Plastik |
Vurgulamak: | Plastik Kasa Termal Koruyucu,250V 10A Sıcaklık Koruyucu,UL Termostat Sıcaklık Kontrol Cihazı |

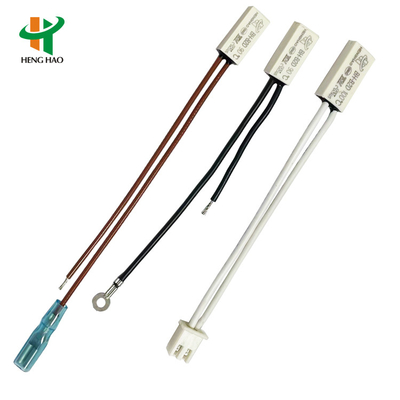

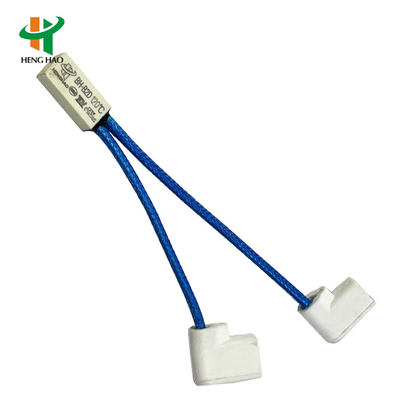

BH serisi termostat/Minyatür termal koruyucu/Şarj edilebilir pil termostatı
BH serisi termostatİlkesi ve yapısı
Aşırı akım ve aşırı sıcaklığa karşı koruma sağlayabilen BW & BH serisi, sıkıca kapatılmıştır, küçük iç direnç, gürültü yapmaz ve otomatik olarak sıfırlanır.Sıcaklık ve akıma duyarlı bimetal üzerinden akım geçtiğinde, devreyi kesmek veya devreyi açmak için bimetalin durumu aşırı sıcaklık veya aşırı akım ile değiştirilecektir.BH serisi, ani büyük akım koşullarında sıcaklık etkisi gecikmesi olmadığından normal koruyuculardan daha güvenlidir.
BH serisi termostatŞartname
Elektriksel değerlendirme:
Elektriksel değerlendirme | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 16A |
Açık sıcaklık | (30~150)±5°C;5°C adım |
Sıcaklığı sıfırla | ±15°C toleransla hareket sıcaklığının 2/3'ü.Sıfırlama sıcaklığı, müşterilerin ihtiyacına göre de sağlanabilir. |
Yaşam süreleri | 10000 kez |
Boyut | U15 mm G7,1 mm Y3,8 mm |
Kurşun tel | #22 3266, uç yarım açma, uzunluk 70 mm veya müşterinin ihtiyacına göre |
UL Dosyası numarası | E487478 |
CQC sertifika numarası | CQC16002142880 |
TÜV sertifikası yok | B160592241002 |
BH serisi termal koruyucularBoyut
Modeli | Dava | uzunluk(mm) | genişlik (mm) | Yüksek(mm) | Hacim ve Akım | Kurşun tel |
H20 | Plastik | 18.5 | 8 | 4 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 10A |
#20 3135, uç 5 mm yarım açma, uzunluk 70 mm'dir veya müşterinin ihtiyacına göre |
H21 | Metal | 18.5 | 7.3 | 3.8 | ||
H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |

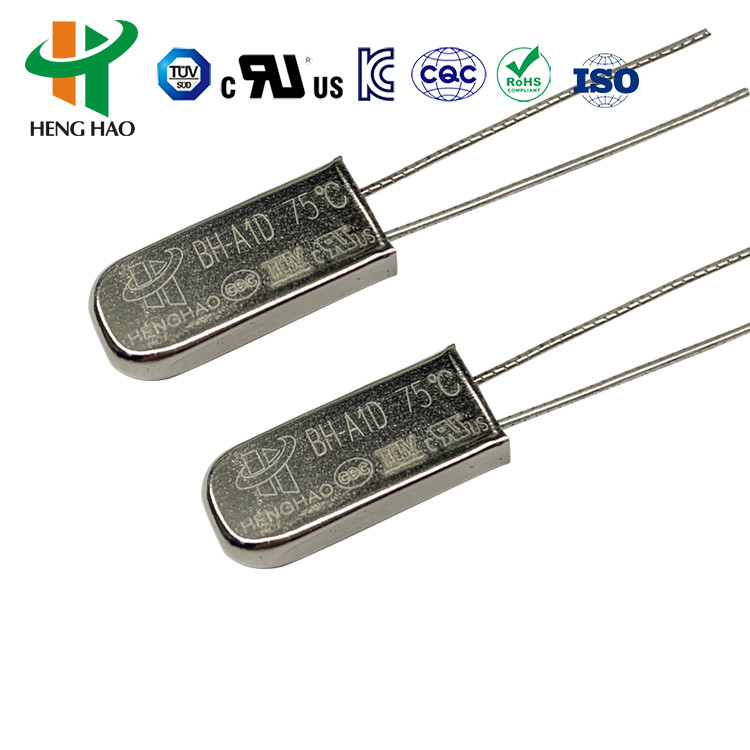

BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V |
#20 3135, #22 3266,#22 3135, uç 5mm yarım açma, uzunluk 70 mm'dir veya müşterinin ihtiyacına göre |
BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||
BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maks. 4A;DC-24V maks. 3A;AC-125V maks. 3A;AC-250V maks. 2A | 3266-AWG24#, 3135-AWG24# veya normalde nikel şerit, uzunluk 70 mm veya müşterinin ihtiyacına göre |
BH serisi termostatUygulama ve Talimat
BH serisi termal koruyucularEtkili güvenilir güvenlik koruyucu ve alarm cihazları, çeşitli tiplerde 1.5 beygir gücündeki motorlarda yaygın olarak kullanılmaktadır.aydınlatma cihazı, invertör kaynak makinesi, anahtar gücü,şarj edilebilir pil takımı, floresan lamba balastları,taşınabilir elektrikli aletlerAnormal çalışma durumunun neden olduğu aşırı akım ve aşırı ısınmayı önlemek için elektrikli ev aletleri ve diğer elektrikli ekipman.3,5 MPa'lık basınca dayanabilen zorlamalı tipler, plastik kaplı motor montajı için uygundur.
kod | Sıcaklık | kod | Sıcaklık |
30 | 30°C | 100 | 100°C |
35 | 35°C | 105 | 105°C |
40 | 40°C | 110 | 110°C |
45 | 45°C | 115 | 115°C |
50 | 50°C | 120 | 120°C |
55 | 55°C | 125 | 125°C |
60 | 60°C | 130 | 130°C |
70 | 70°C | 135 | 135°C |
75 | 75°C | 140 | 140°C |
80 | 80°C | 145 | 145°C |
85 | 85°C | 150 | 150°C |
90 | 90°C |
BW serisi termostat/KSD9700 termal koruyucu/BW9700 sıcaklık koruyucusu
H20,H21 serisi termostatİlkesi ve yapısı
Büyük metal kasalı H20,H21serial üniversal ve geliştirilmiş koruyucular, termal iletken metal kasa, gümüş alaşımlı temas noktası ile kaynaklanmış bimetalik parçalar, iletken braket, yalıtım sabitleme standı, sabit kontak şeridi ve ısı dirençli kablodan oluşur.Anormal çalışma durumunda ortam sıcaklığının ayarlanan değere yükselmesi ile birlikte bimetalik parçalar hızlı hareket ederek kontak noktasını açar ve devreyi kapatır.Cihaz güvenli çalışma sıcaklığına soğutulduğunda, temas noktası otomatik olarak kapanacak ve normal çalışmasına dönecektir.
H20,H21serisi termal koruyucuŞartname
Elektriksel değerlendirme | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 16A |
Açık sıcaklık | (30~150)±5°C;5°C adım |
Sıcaklığı sıfırla | ±15°C toleransla hareket sıcaklığının 2/3'ü.Sıfırlama sıcaklığı, müşterilerin ihtiyacına göre de sağlanabilir. |
Yaşam süreleri | 10000 kez |
Kontak Kapatma direnci: | ≤50mΩ |
Yalıtım direnci: | ≥100mΩ |
elektrik gücü: |
|
UL Dosyası numarası | E487478 |
CQC sertifika numarası | CQC16002142880 |
TÜV sertifikası yok | B160592241002 |
H20,H21serisi termal koruyucu'Boyut
Modeli | Dava | uzunluk(mm) | genişlik (mm) | Yüksek(mm) | Hacim ve Akım | Kurşun tel |
H20 | Plastik | 18.5 | 8 | 4 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V maks. 10A |
#20 3135, uç 5 mm yarım açma, uzunluk 70 mm'dir veya müşterinin ihtiyacına göre |
H21 | Metal | 18.5 | 7.3 | 3.8 | ||
H21 | Metal | 20 | 8 | 4 | AC250V 20A | #16 3135 |
BH-A1D | Metal | 15 | 6.6 | 3.2 | DC-12V maks. 12A;DC-24V maks. 10A;AC-125V maks. 8A;AC-250V |
#20 3135, #22 3266,#22 3135, uç 5mm yarım açma, uzunluk 70 mm'dir veya müşterinin ihtiyacına göre |
BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||
BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maks. 4A;DC-24V maks. 3A;AC-125V maks. 3A;AC-250V maks. 2A | 3266-AWG24#, 3135-AWG24# veya normalde nikel şerit, uzunluk 70 mm veya müşterinin ihtiyacına göre |
H20,H21seri sıcaklık koruyucunun Uygulaması
H20, H21 serisi, şarj edilebilir pil, balast, masaj aleti, mikro motor, trafo, elektrikli aletler, ısı elektrikli cihaz ve alet vb. için geçerlidir.
Ürün UL,CQC,TÜV ve RoHS sertifika onayı.
