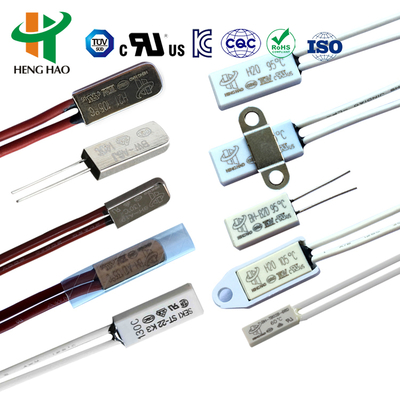

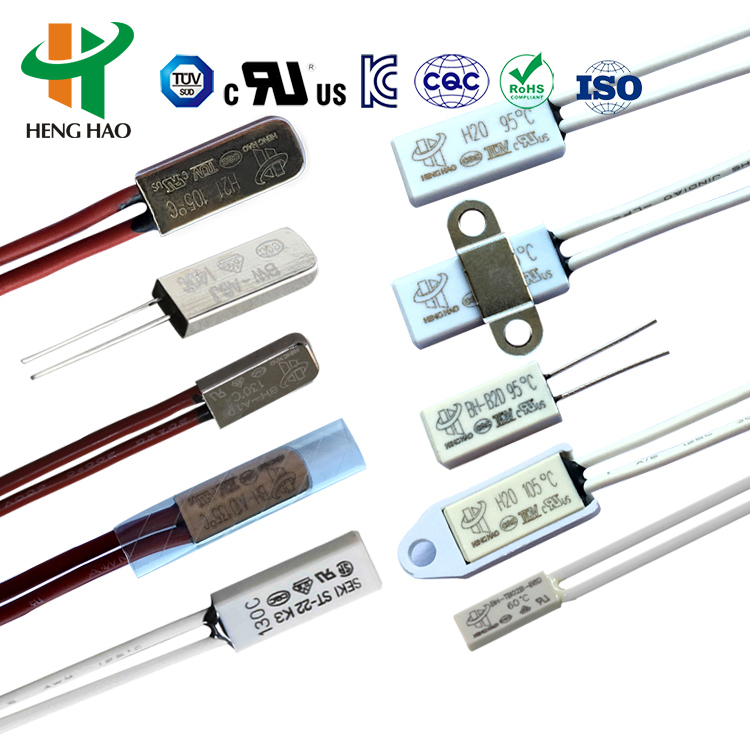

9700K termal sigorta KSD9700 otomatik sıfırlamalı termal sigorta BW9700 bimetalik termostat
Aşırı akım ve aşırı sıcaklığa karşı koruma sağlayabilen BW & BH serisi sıkıca kapatılmıştır, küçük iç dirence sahiptir, gürültü yapmaz ve otomatik olarak sıfırlanır. Sıcaklığa ve akıma duyarlı bimetalden akım geçtiğinde, bimetalin durumu aşırı sıcaklık veya aşırı akım nedeniyle değişerek devreyi keser veya devreyi açar. BH serisi, ani büyük akım koşulunda sıcaklık etkisi gecikmesi olmadığından normal koruyuculardan daha güvenlidir.
BH serisi termostatÖzellikleri
Elektriksel Değer:
| Elektriksel Değer: |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V maks. 16A |
| Açılma sıcaklığı |
(30~150)±5°C; 5°C'lik adımlarla |
| Sıfırlama sıcaklığı |
Eylem sıcaklığının 2/3'ü, ±15°C toleransla. Sıfırlama sıcaklığı, müşterilerin talebine göre de sağlanabilir. |
| Ömür |
10000 kez |
| Boyut |
U15mm G7.1mm Y3.8mm |
| Uç tel |
#22 3266, uç yarıya kadar sıyırma, uzunluk 70mm veya müşterinin isteğine göre |
| UL Dosya no |
E487478 |
| CQC sertifika no |
CQC16002142880 |
| TUV sertifika no |
B160592241002 |
BH serisi termal koruyucunun Boyut
| Model |
Kasa |
Uzunluk(mm) |
Genişlik(mm) |
Yükseklik(mm) |
Vol.&Akım |
Uç tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V maks. 10A |
#20 3135, uç 5mm
yarıya kadar sıyırma, uzunluk 70mm veya müşterinin isteğine göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

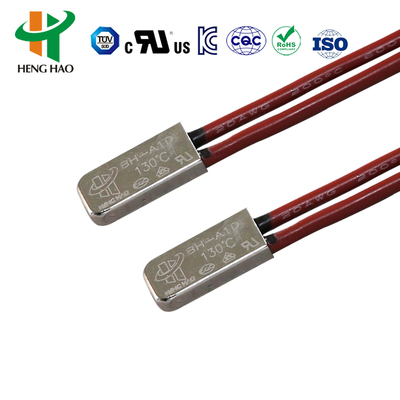

| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V |
#20 3135, #22 3266,#22 3135, uç 5mm
yarıya kadar sıyırma, uzunluk 70mm veya müşterinin isteğine göre
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |

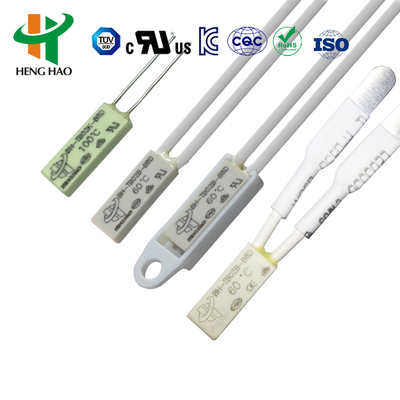

| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maks. 4A; DC-24V maks. 3A; AC-125V maks. 3A; AC-250V maks. 2A |
3266-AWG24#, 3135-AWG24# veya nikel şerit normalde, uzunluk 70 mm veya müşterinin isteğine göre |
BH serisi termostatUygulaması ve Talimatı
BH serisi termal koruyucular, etkili güvenilir güvenlik koruyucuları ve alarm cihazları, çeşitli 1.5 beygir gücündeki motorlarda yaygın olarak kullanılmaktadır, aydınlatma cihazı, invertör kaynak makinesi, anahtarlama güç kaynağı, şarj edilebilir pil takımı, floresan lamba balastları, taşınabilir elektrikli el aletleri, elektrikli ev aletleri ve diğer elektrikli ekipmanlar, anormal çalışma durumlarından kaynaklanan aşırı akım ve aşırı ısınmayı önlemek için. 3.5MPa basınca dayanabilen güçlendirilmiş tipler, plastik kaplamalı motorun dahili montajı için uygundur.
| Kod |
Sıcaklık |
Kod |
Sıcaklık |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
BW serisi termostat / KSD9700 termal koruyucu / BW9700 sıcaklık koruyucu
H20,H21 serisi termostatPrensibi ve yapısı
Büyük metal kasalı H20,H21seri evrensel ve geliştirilmiş koruyucular, termal iletken metal kasa, gümüş alaşımlı temas noktası ile kaynaklanmış bimetalik parçalar, iletken braket, yalıtım sabitleme standı, sabit temas şeridi ve ısıya dayanıklı kablodan oluşur. Anormal çalışma durumunda, ortam sıcaklığının ayarlanan değere yükselmesiyle birlikte, bimetalik parçalar hızlı bir eylem gerçekleştirir, temas noktasını açar ve devreyi keser. Cihaz güvenli çalışma sıcaklığına soğuduğunda, temas noktası otomatik olarak kapanır ve normal çalışmaya döner.
H20,H21serisi termal koruyucuÖzellikleri
| Elektriksel Değer: |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V maks. 16A |
| Açılma sıcaklığı |
(30~150)±5°C; 5°C'lik adımlarla |
| Sıfırlama sıcaklığı |
Eylem sıcaklığının 2/3'ü, ±15°C toleransla. Sıfırlama sıcaklığı, müşterilerin talebine göre de sağlanabilir. |
| Ömür |
10000 kez |
| Temas Kapanma direnci: |
≤50mΩ |
| Yalıtım direnci: |
≥100mΩ |
| Elektrik dayanımı: |
- AC1500V/1dk arıza ve ark olayı olmadan.
|
| UL Dosya no |
E487478 |
| CQC sertifika no |
CQC16002142880 |
| TUV sertifika no |
B160592241002 |
H20,H21serisi termal koruyucuBoyut
| Model |
Kasa |
Uzunluk(mm) |
Genişlik(mm) |
Yükseklik(mm) |
Vol.&Akım |
Uç tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V maks. 10A |
#20 3135, uç 5mm
yarıya kadar sıyırma, uzunluk 70mm veya müşterinin isteğine göre
|
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maks. 12A; DC-24V maks. 10A; AC-125V maks. 8A; AC-250V |
#20 3135, #22 3266,#22 3135, uç 5mm
yarıya kadar sıyırma, uzunluk 70mm veya müşterinin isteğine göre
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maks. 4A; DC-24V maks. 3A; AC-125V maks. 3A; AC-250V maks. 2A |
3266-AWG24#, 3135-AWG24# veya nikel şerit normalde, uzunluk 70 mm veya müşterinin isteğine göre |
H20,H21serisi sıcaklık koruyucunun Uygulaması
H20,H21serisi şarj edilebilir pil, balast, masaj aleti, mikro motor, transformatör, elektrikli el aletleri, ısıtma elektrikli cihazları ve enstrümanlar vb. için geçerlidir.
Ürün UL,CQC,TUV ve RoHS sertifikası onaylıdır.
