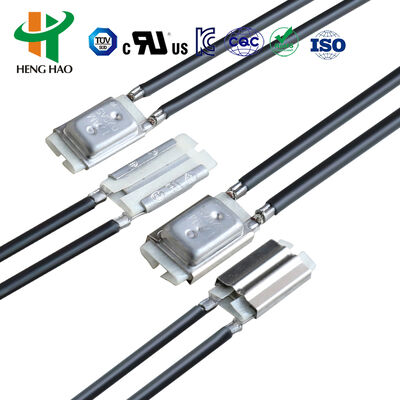

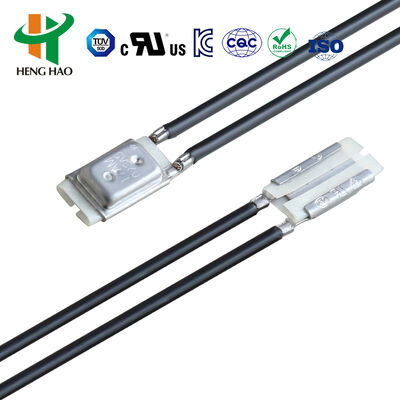

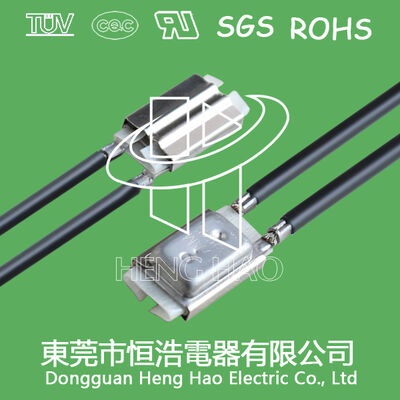

BH Serisi Transformör 17AM020A3 için Anlık Hareketli Termostat
BH Serisi Termostat / Minyatür Termal Koruyucu / Şarj edilebilir Pil Termostat
Çalışma prensibi ve yapısı
BW & BH serisi termostatları aşırı akım ve aşırı sıcaklık koşullarına karşı güvenilir koruma sağlar.ve otomatik sıfırlama işlevselliğiAkım sıcaklığa duyarlı bimetal elementten geçerken, anormal koşullar, bimetalin durumunu değiştirmesine neden olur ve gerekirse devreyi açar veya kapatır.BH serisi, ani yüksek akım olayları sırasında sıcaklık gecikmesi olmadan daha fazla güvenlik sağlar.
Teknik özellikler
| Parametreler |
Spesifikasyon |
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; 5°C artışlar |
| Sıcaklığı Yeniden Ayarla |
Eylem sıcaklığının 2/3'ü ±15°C (özel özellikler mevcut) |
| Yaşam Döngüsü |
10, 000 işlem |
| Boyutları |
L15mm × W7.1mm × H3.8mm |
| Kurşun tel |
#22 3266, son yarı tripping, 70mm uzunluğu (özel uzunluklar mevcut) |
| UL dosya numarası. |
E487478 |
| CQC Sertifika No. |
CQC16002142880 |
| TUV Sertifikası No. |
B160592241002 |
Model Boyutları ve Değişiklikleri
| Model |
Dava |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
Voltaj ve Akım |
Kurşun tel |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, son 5 mm yarı tripping, 70 mm uzunlukta (özellik mevcut) |
| H21 |
Metal |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metal |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Metal |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, son 5 mm yarı tripping, 70 mm uzunlukta (özellik mevcut) |
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# veya nikel şeridi, uzunluğu 70 mm (özellik üzerine mevcut) |
Uygulamalar ve Kurulum
BH serisi ısı koruyucuları, aşağıdakiler de dahil olmak üzere çeşitli uygulamalar için etkili ve güvenilir güvenlik cihazları olarak hizmet verir:
- 1.5 beygir gücünde motorlar
- Işık cihazları ve balastlar
- Inverter kaynak makineleri
- Değiştirme modundaki güç kaynakları
- Şarj edilebilir pil paketleri
- Taşınabilir elektrikli aletler
- Flüoresan lamba balastları
- Çeşitli elektrikli ekipman ve aletler
3,5MPa basıncaya dayanabilen zorlanmış modeller, plastik kaplı motorlara yerleştirilmek için uygundur.
Sıcaklık kodu referansı
| Kod |
Sıcaklık |
Kod |
Sıcaklık |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
BW Serisi ve H20/H21 Serisi Isı Koruyucuları
Çalışma prensibi ve yapısı
H20 ve H21 serisi evrensel ve geliştirilmiş koruyucular, termal iletkenlik özelliklerine sahip büyük metal kabuklara sahiptir.iletken bracketler, yalıtım sabitleme destekleri, sabit temas şeridleri ve ısıya dayanıklı kablolar.Yükselen ortam sıcaklıkları, bimetallik elemanın bağlantıları hızlıca açmasını ve devreyi kesmesini tetikler.. Otomatik sıfırlama, sıcaklıklar güvenli çalışma seviyelerine döndüğünde gerçekleşir.
Teknik özellikler
| Parametreler |
Spesifikasyon |
| Elektrik derecelendirme |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Açık sıcaklık |
(30 ~ 150) ± 5°C; 5°C artışlar |
| Sıcaklığı Yeniden Ayarla |
Eylem sıcaklığının 2/3'ü ±15°C (özel özellikler mevcut) |
| Yaşam Döngüsü |
10, 000 işlem |
| Bağlantı kapanma direnci |
≤50mΩ |
| İzolasyon Direnci |
≥100mΩ |
| Elektrik Gücü |
AC1500V/1min (bir arıza veya yanıp sönen yok) |
| UL dosya numarası. |
E487478 |
| CQC Sertifika No. |
CQC16002142880 |
| TUV Sertifikası No. |
B160592241002 |
Başvurular
H20 ve H21 serisi termal koruyucular şarj edilebilir piller, balastlar, masaj cihazları, mikro motorlar, transformatörler, elektrikli aletler, ısıtma cihazları ve çeşitli aletler için uygundur.
Sertifikalar:UL, CQC, TUV ve RoHS uyumlu.
