Trafo 17AM Termostatı için Sıcaklık Sensörü Anahtarı
17AMH Termal Koruyucu Genel Bakış
17AMH, kompakt tasarımı ve hızlı, doğru çalışmasıyla öne çıkan aşırı akım termal koruyucusudur. Müşteri gereksinimlerini karşılamak için çeşitli kablo konfigürasyonlarıyla mevcuttur.
Teknik Özellikler
Elektriksel Değerlendirme: AC-125V 15A; AC-250V 10A; DC-16V 20A
Kontak Ömrü Döngüleri: AC-125V 15A, AC-250V 10A: >10.000 döngü; AC-125V 5A: >100.000 döngü
Çalışma Sıcaklığı: 50-180°C
Sıcaklık Toleransı: ±2°C, ±3°C, ±5°C
Sıfırlama Sıcaklığı: Açma sıcaklığının 10-45°C altında
Çalışma Süreleri: 10.000 döngüden fazla
Sıcaklık Kodlama Sistemi
| Kod | Sıcaklık (°C) | Kod | Sıcaklık (°C) |
|---|
| 018 | 55°C | 032 | 125°C |
| 019 | 60°C | 033 | 130°C |
| 020 | 65°C | 034 | 135°C |
| 021 | 70°C | 035 | 140°C |
| 022 | 75°C | 036 | 145°C |
| 023 | 80°C | 037 | 150°C |
| 024 | 85°C | 038 | 155°C |
| 025 | 90°C | 039 | 160°C |
| 026 | 95°C | 040 | 165°C |
| 027 | 100°C | 041 | 170°C |
| 028 | 105°C | 042 | 175°C |
| 029 | 110°C | 043 | 180°C |
| 030 | 115°C | | |
| 031 | 120°C | | |
Uygulamalar
Motorlar, floresan lamba komütatörleri, transformatörler, laminasyon makineleri, aydınlatma sistemleri, kapak kapatma makineleri ve çeşitli ev aletleri için uygundur.
UL, CQC, VDE ve RoHS onaylarına sahiptir. KLIXON 17AM termal koruyucularına uyumlu yedek.

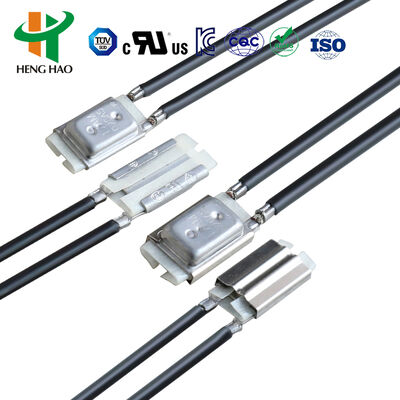

BH Serisi Minyatür Termal Koruyucular
BH serisi koruyucular, kapalı yapı, düşük iç direnç, sessiz çalışma ve otomatik sıfırlama işlevi ile aşırı akım ve aşırı sıcaklık koruması sunar.
BH Serisi Özellikleri
| Parametre | Özellik |
|---|
| Elektriksel Değerlendirme | DC-12V maks 12A; DC-24V maks 10A; AC-125V maks 8A; AC-250V maks 16A |
| Açılma Sıcaklığı | (30-150)±5°C; 5°C adımlarla |
| Sıfırlama Sıcaklığı | Aksiyon sıcaklığının 2/3'ü ±15°C |
| Ömür Döngüleri | 10.000 döngü |
| Boyut | U15mm x G7.1mm x Y3.8mm |
| Bağlantı Kablosu | #22 3266, 70mm uzunluk (özelleştirilebilir) |
| Sertifikalar | UL E487478, CQC16002142880, TUV B160592241002 |
BH Serisi Boyutları
| Model | Kasa | Boyutlar (mm) | Voltaj ve Akım | Bağlantı Kablosu |
|---|
| H20 | Plastik | 18.5×8×4 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V 10A | #20 3135, 70mm |
| H21 | Metal | 18.5×7.3×3.8 | H20 ile aynı | #20 3135, 70mm |
| H21 | Metal | 20×8×4 | AC250V 20A | #16 3135 |
| BH-A1D | Metal | 15×6.6×3.2 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V | #20/#22 seçenekleri |
| BH-B2D | Plastik | 15×7.1×3.8 | BH-A1D ile aynı | #20/#22 seçenekleri |
| BH-TB02B-B8D | Plastik | 15×5.2×2.4 | DC-12V 4A; DC-24V 3A; AC-125V 3A; AC-250V 2A | AWG24# seçenekleri |
Uygulamalar
BH serisi termal koruyucular, 1.5HP motorlar, aydınlatma cihazları, invertör kaynak makineleri, anahtarlamalı güç kaynakları, şarj edilebilir pil paketleri, floresan lamba balastları, taşınabilir elektrikli aletler ve çeşitli elektrikli ekipmanlarda yaygın olarak kullanılır.
Tüm ürünler, kalite güvencesi ve mevzuata uygunluk için UL, CQC, TUV ve RoHS sertifikalarına sahiptir.
